500kg小型工位起重机 数控机床工件搬运的立柱式悬臂吊解决方案

在现代数控机床加工车间中，工件的上下料效率直接影响机床利用率和生产节拍。针对中小型工件的频繁搬运需求，500kg级小型工位起重机——特别是立柱式悬臂吊——正成为越来越多制造企业的选择。

一、设备概述

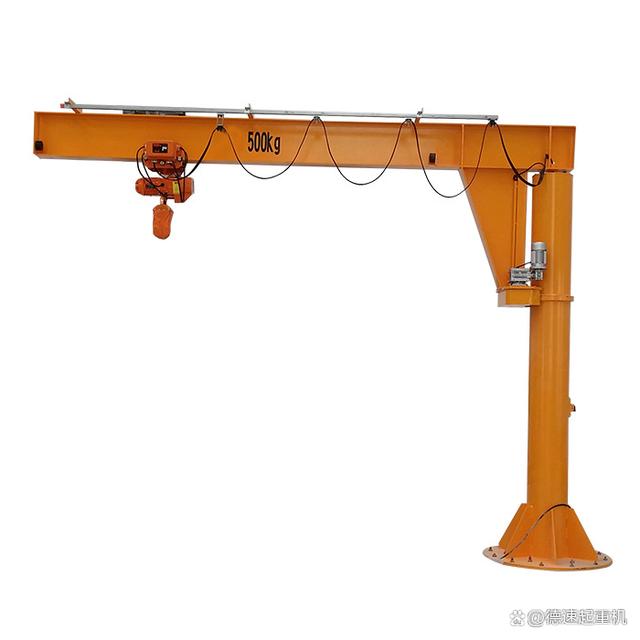

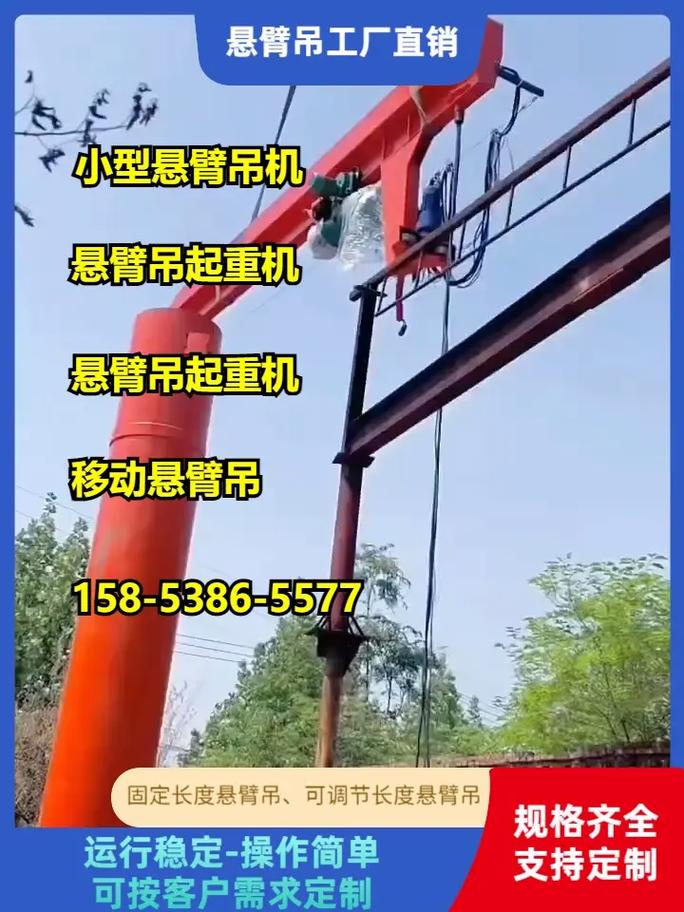

立柱式悬臂吊是一种以地面立柱为支撑、悬臂可绕立柱回转的轻型起重设备。500kg的额定起重量，使其正好覆盖数控车床、加工中心、磨床等设备常见中小型工件的重量范围。设备通常由立柱、回转臂、电动葫芦（或智能提升装置）、回转驱动机构及电控系统组成，结构紧凑，占用地面空间小，适合布置在机床操作工位旁。

二、核心优势

1. 安装灵活，不依赖厂房结构
立柱式悬臂吊为地面独立支撑形式，无需在厂房顶面打孔或加固，避免了对建筑结构的破坏，也便于调整工位布局。

2. 回转覆盖范围精准
悬臂可实现约270°～360°回转，覆盖机床操作区与工件存放区之间的搬运路径。操作者可通过手柄或遥控器轻松将工件吊运至卡盘或工作台前，减少二次转运。

3. 吊装精准，定位方便
配合电动葫芦或智能平衡吊，可实现毫米级微调与工件翻转，便于对刀、装夹和找正，降低工人劳动强度，也减少工件磕碰风险。

4. 安全可靠
立柱式结构受力清晰，配合限位开关、过载保护、制动装置与防摇设计，可有效避免超载和溜钩等安全隐患，满足车间安全作业要求。

三、与数控机床搬运场景的匹配

数控机床工件搬运常呈现“重量中等、频次高、路径固定、精度要求高”的特点。500kg立柱式悬臂吊可通过以下方式与该场景深度匹配：

• 常位部署：将悬臂吊固定在机床旁最佳操作半径内，使吊钩中心覆盖卡盘与物料架，形成“取件—提升—回转—下放”的标准动作链。
• 复合吊具选配：针对轴类、盘类、箱体类工件，搭配专用夹具或真空吸盘、平衡吊具，实现快速换型与无损装夹。
• 可扩展性：预留电源与控制接口，可与机床上下料系统、AGV/料仓等联动，为后续自动化改造打下基础。

四、选型与使用要点

• 覆盖半径与高度：根据机床尺寸和工件摆放位置确定悬臂长度与起升高度，尽量保证常用取放点位于悬臂有效回转范围内。
• 起升速度与微动性能：优先选择具备低速微动或变频控制的起升机构，以提高装夹精度。
• 地基与固定：立柱应安装在平整、承载能力满足要求的地面上，并按规范固定，必要时配置地脚螺栓或预埋件。
• 定期检查：加强钢丝绳/链条、制动器、限位与电气系统的日常点检，确保长期稳定运行。

##

500kg小型工位起重机中的立柱式悬臂吊，以其布局灵活、操作精准、安全可靠的特点，为数控机床工件搬运提供了一种高效、经济的起重解决方案。合理选型并与现场工艺结合，能够明显提升换装效率、改善人机协作水平，是智能制造车间工位物流环节值得关注的基础装备。
